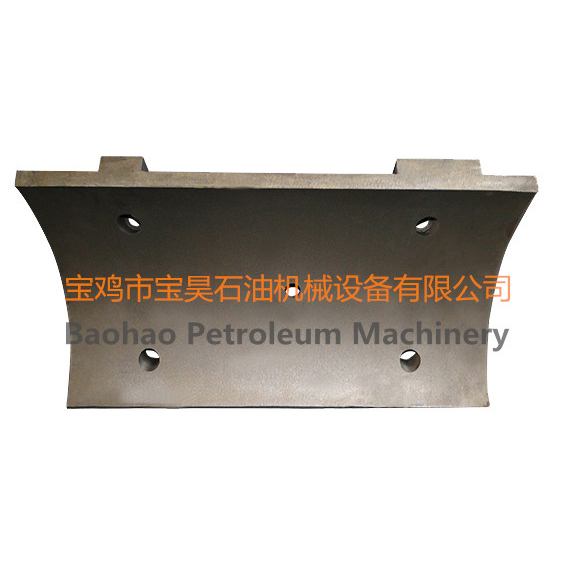

十字頭上下導板
十字頭上下導板屬于十字頭組件。 十字頭在上下導向板上滑動。 十字頭上下導板充當滑軌。
材質為HT250。 毛坯和粗加工后有兩種時效處理,以確保加工精度。
上導板規格如下:
泵型 | 舊圖號 | 新圖號 | L×W×H | W/Kg |
F800 | AH3401-04.02 | AH0801010402 | 540×325×91 | 31.8 |
F1000 | AH33001-04.02 | AH1001010402 | 660.4×406×113 | 47.5 |
F1300 F1600 | AH36001-04.02 | AH1301010402 | 660.4×386×109 | 50 |
下導板規格如下:
泵型 | 舊圖號 | 新圖號 | L×W×H | W/Kg |
F800 | AH34001-04.11 | AH0801010408 | 540×325×91 | 31.8 |
F1000 | AH33001-04.12 | AH1001010409 | 660.4×406×113 | 47.5 |
F1300 F1600 | AH36001-04.17 | AH1301010412 | 660.4×386×109 | 50 |
