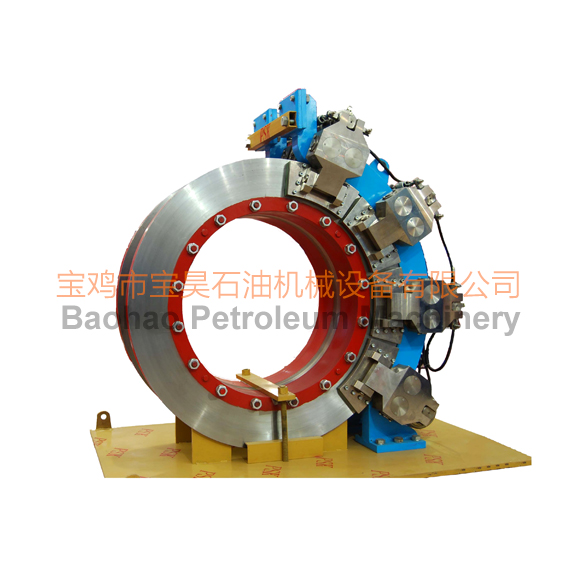

PS70 液壓盤剎總成
PS系列液壓盤式剎車裝置為機、電、液一體化產品,它是絞車的重要部件。PS系列液壓盤式剎車裝置由三部分組成: 制動執行機構、液壓站及操作臺。它們之間用液壓管線連接。液壓站是動力源,為執行機構提供必需的液壓動力;操作臺是執行機構的控制中心;執行機構是剎車制動的執行部分,它由剎車鉗、鉗架、剎車盤三部分組成,其中剎車鉗又分為常開式工作鉗和常閉式安全鉗兩種型式,剎車盤分為風冷盤、水冷盤和實心盤三種。
裝置具有以下四種功能:1、工作制動; 2、緊急制動;3、駐車制;4、過卷/防碰保護。
液壓盤式剎車裝置主要由:制動執行機構、液壓站和操作臺三部分組成。

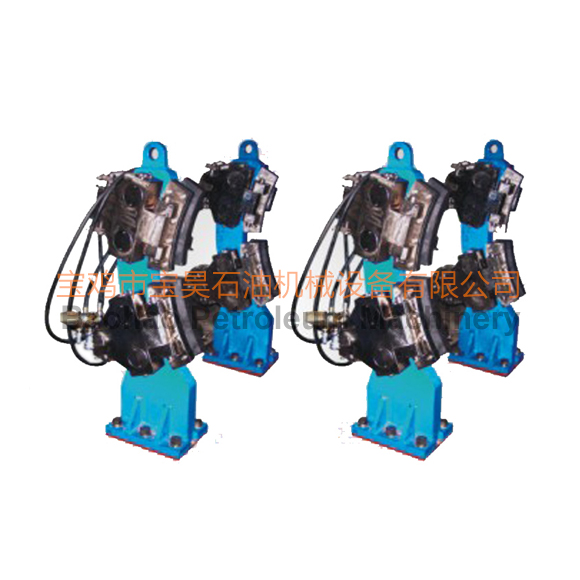

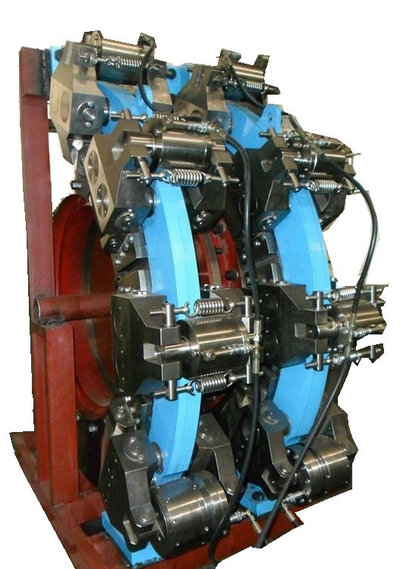

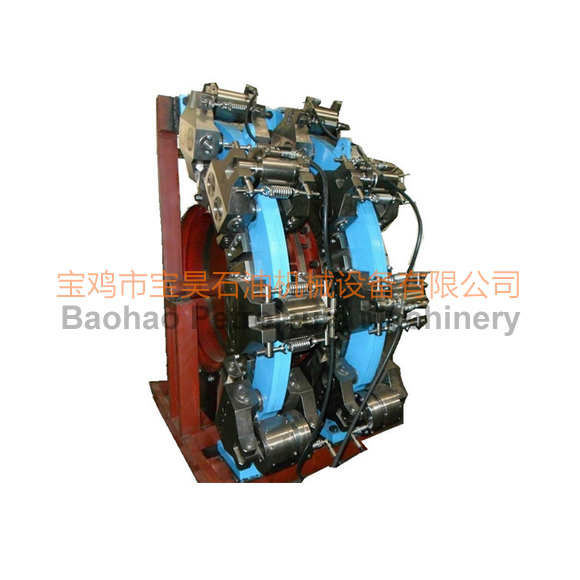

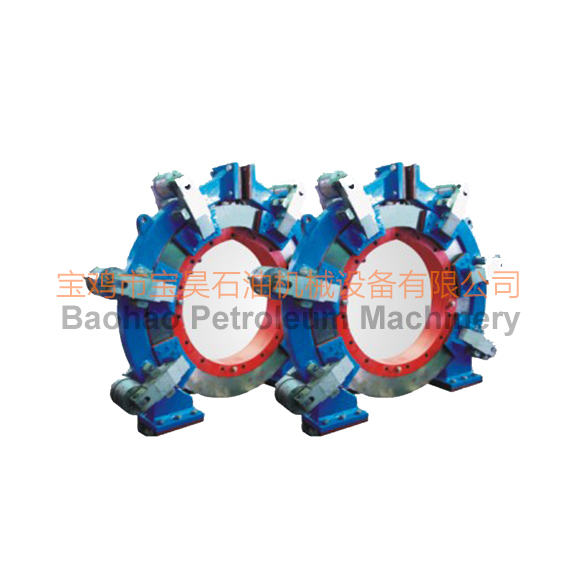

制動執行機構主要包括:工作鉗、安全鉗、剎車盤和鉗架四部分。

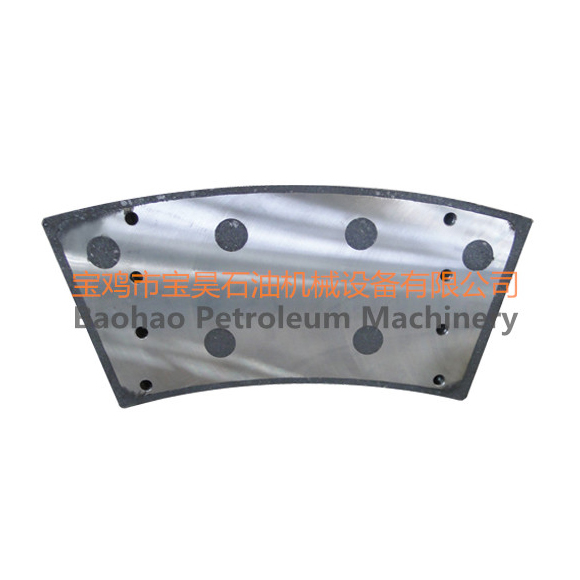

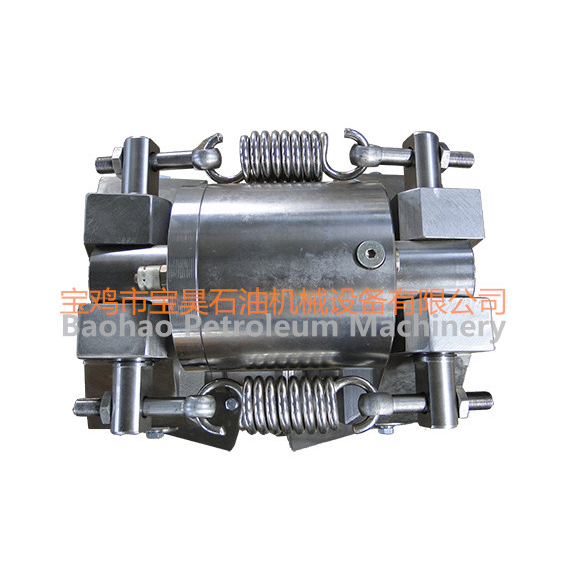

工作鉗主要由:剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸Ⅱ、油缸端蓋、缸體、拉簧、后端蓋、銷軸Ⅲ、調節螺母、活塞桿組成。

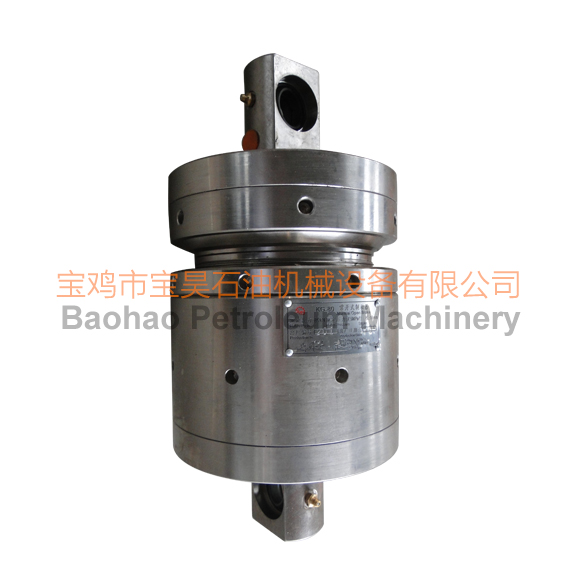

安全鉗主要由:剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸、活塞、油缸端蓋、油缸、鎖緊螺母、調節螺母、銷軸Ⅲ組成。
剎車盤按結構形式分為:水冷式、風冷式和實心剎車盤三種。
鉗架是執行機構的基座,工作鉗及安全鉗均安裝在該基座上。
液壓站包括:油箱組件、泵組、控制塊總成、加油組件、電控箱等。
