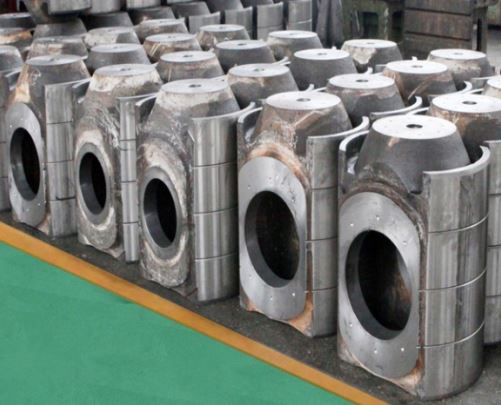

F系列泥漿泵十字頭

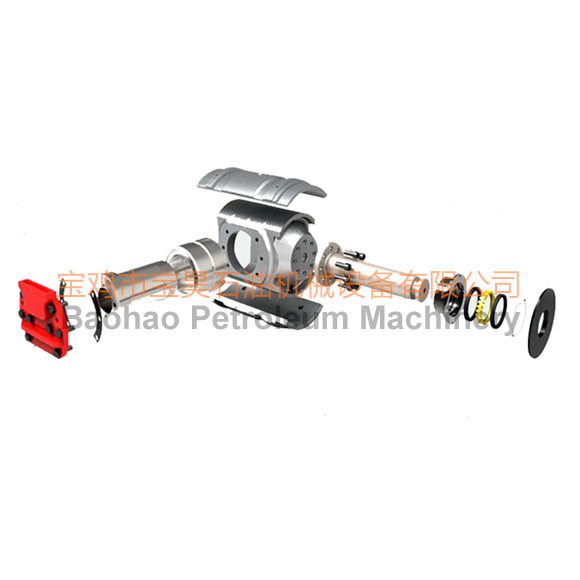

毛坯采用抗拉強度大于600MPa的球墨鑄鐵精鑄而成。十字頭的外圓工作時在上下導板中滑動,端面11:96的錐孔與十字頭銷配合,為保證良好的工作狀態(tài),十字頭在加工時對外圓、錐孔有較高的形狀和位置公差及尺寸精度的要求。
泵型 | 圖號 | D | H | L | W/Kg |
F500 | AH35001-04.01 | 298.2 | 206.4 | 342.9 | 55 |
F800 | AH34001-04.01 | 399.59 | 276.2 | 431.8 | 145 |
F1000 | AH33001-04.01 | 444.04 | 330.2 | 508 | 176 |
F1300 F1600 | AH36001-04.01A | 469.44 | 368.3 | 558.8 | 220 |
